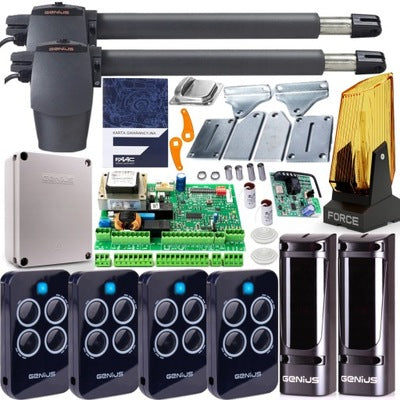

SKŁAD ZESTAWU:

• 2x Siłownik FORCE GT400 LS z wbudowanymi ogranicznikami ruchu
• Centrala sterująca
• Obudowa do centrali
• Para fotokomórek obrotowych 180 stopni (1szt nadawcza, 1szt odbiorcza) FORCE 180
• 4x piloty 4-kanałowy 433 MHz
• Lampa sygnalizacyjna LED z antena zwiększającą zasięg pilotów
• Uchwyty montażowe do słupków i skrzydeł bramy
• Force Smartbox Wifi (do sterowania bramą z telefonu komórkowego)
• Klucz awaryjnego wysprzęglenia 2 szt.
• Instrukcja montażu siłowników oraz programowania centrali w języku polskim
• Pomoc techniczna podczas montażu - telefoniczna

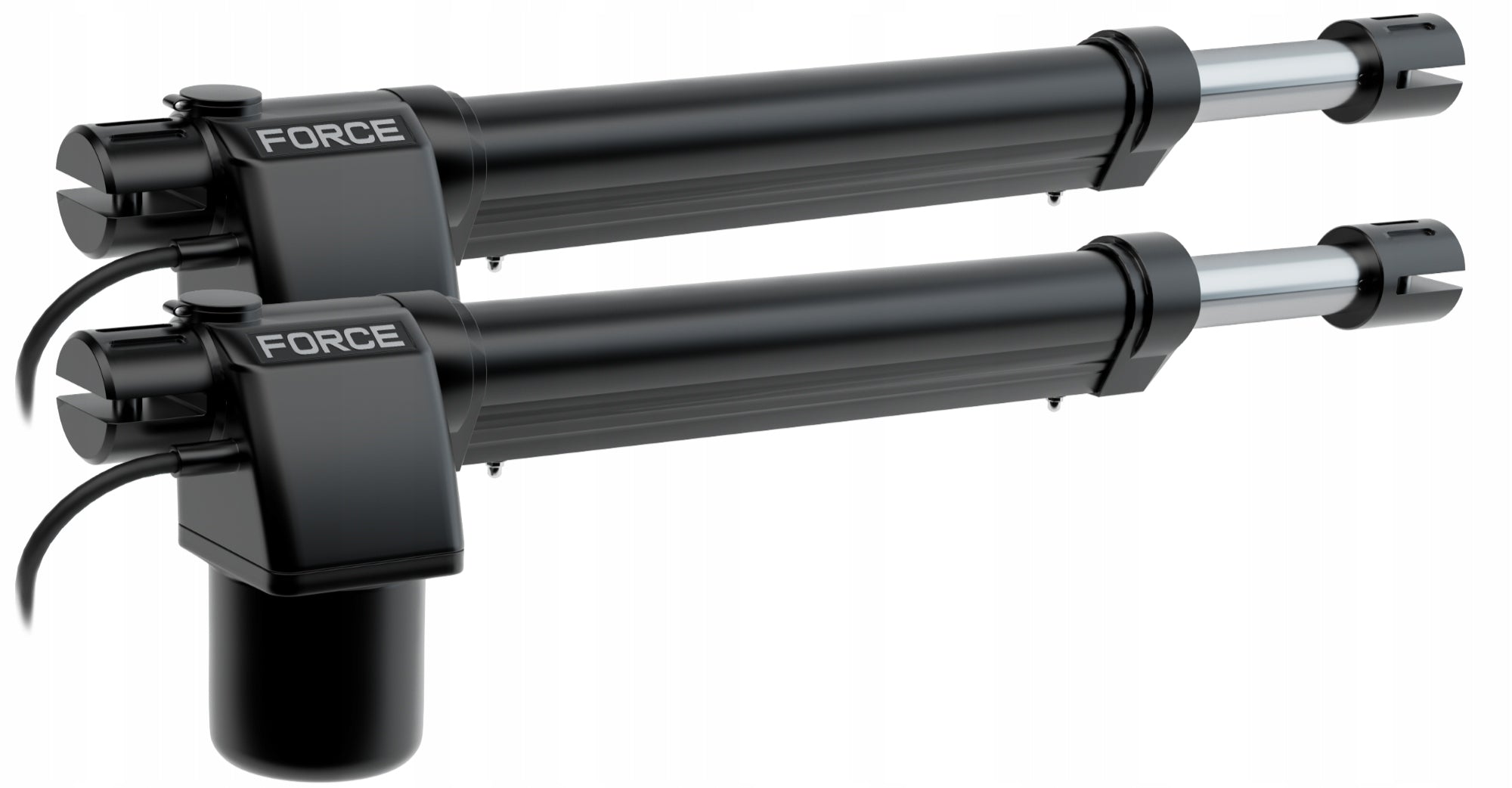

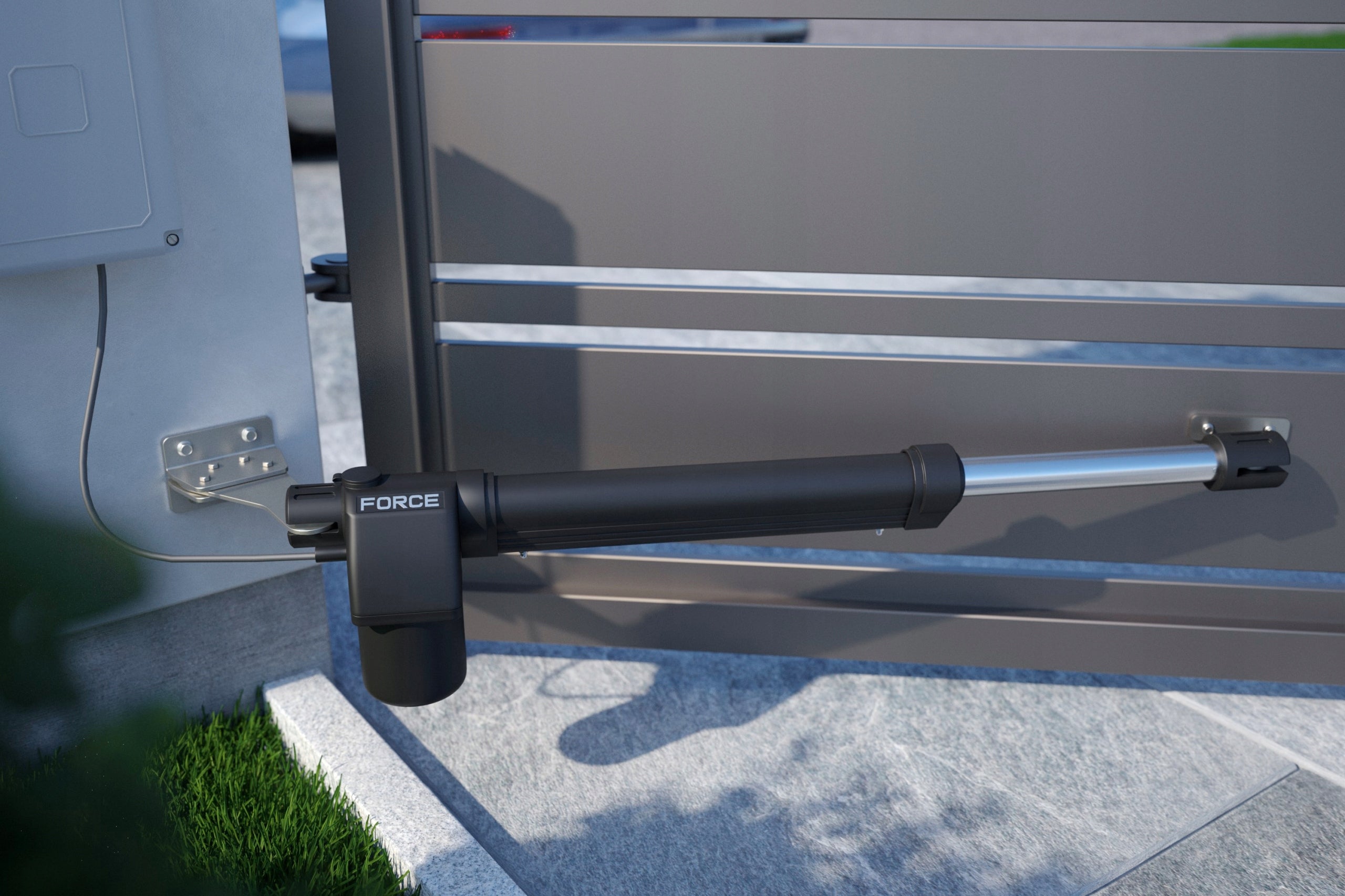

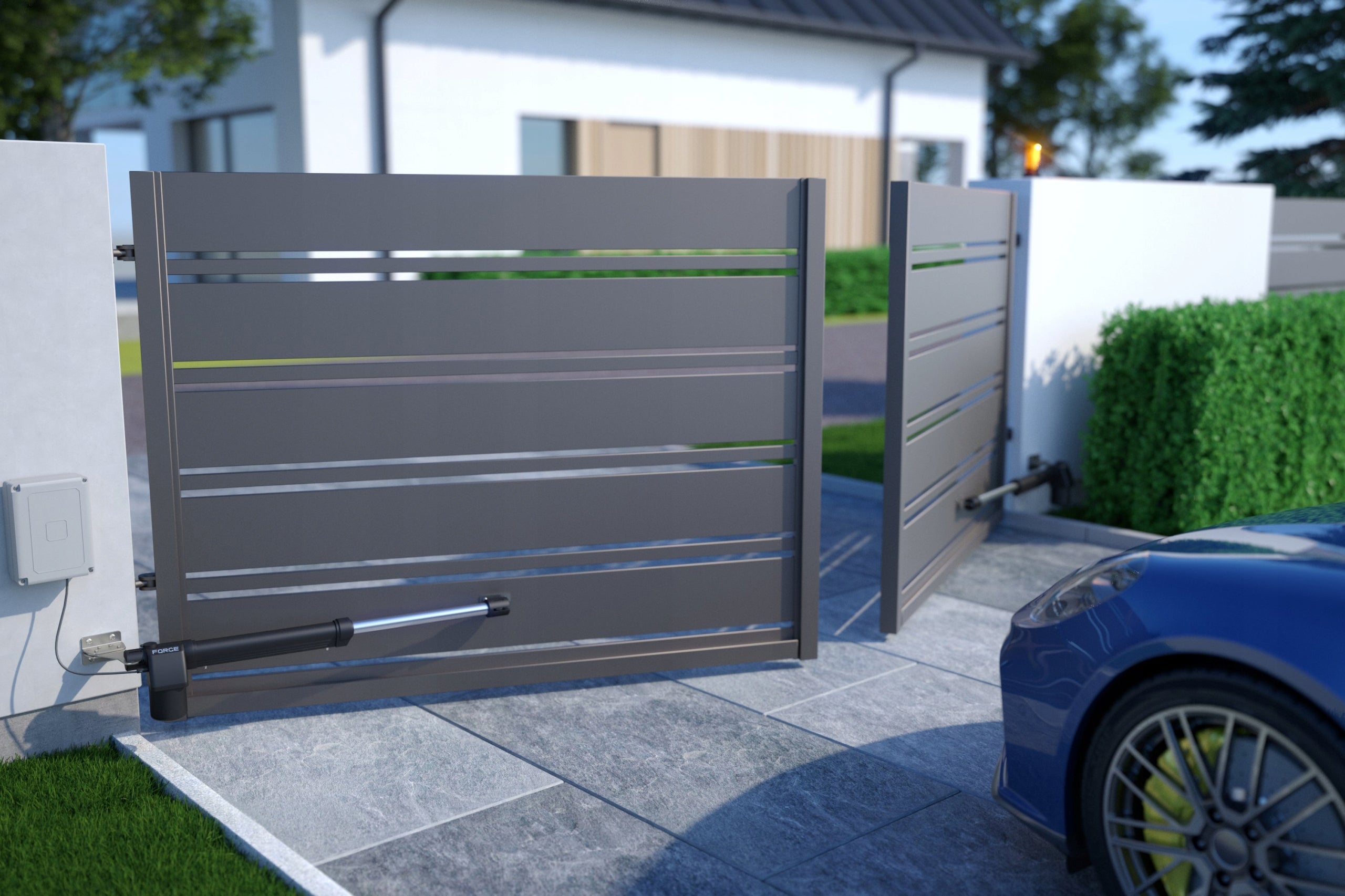

• IDEALNE ROZWIĄZANIE DLA BRAM PRZYDOMOWYCH siłownik FORCE GT 400 LS jest najbardziej praktycznym i ekonomicznym rozwiązaniem przy automatyzowaniu bramy o długości skrzydła do 4 m. (dwa skrzydła razem 8 m). Napęd wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Siłowniki FORCE GT 400 LS posiada zastosowany silnik o mocy 150W i sile ciągu 2500 N !!! co czyni ten model najmocniejszym na rynku w swojej klasie cenowej.
• ŁATWY MONTAŻ I PEWNE DZIAŁANIE Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy (od czoła) napęd FORCE GT400 LS jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adaptacyjnych. Ogromną zaletą siłowników GT400 LS są wbudowane w siłownik ograniczniki ruchu skrzydeł na otwarciu i zamknięciu. Dzięki temu nie trzeba montować odbojów/stoperów do podłoża które mają za zadanie zatrzymanie skrzydeł w krańcowych położeniach. Często montaż takich odbojów może być kłopotliwy i czasochłonny szczególnie gdy dolna część bramy jest w znacznej odległości od podłoża, taki wysoki odbojnik byłby niepraktyczny i często wizualnie niepożądany. Natomiast z FORCE GT400 LS za pomocą wbudowanych magnetycznych ograniczników można szybko i łatwo ustawić gdzie ma się brama zatrzymać na otarciu i na zamknięciu bez montowania czegokolwiek do podłoża. Z FORCE GT400 LS montaż wykonają Państwo szybko, łatwo i estetycznie.
• BEZPIECZEŃSTWO Zabezpieczenie przeciwzgnieceniowe zapewnia moduł elektroniczny instalowany na płytce centrali sterującej, który bezpośrednio kontroluje siłę ciągu napędu. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.
• MINIMALNE KOSZTY OBSŁUGI, WYSOKA NIEZAWODNOŚĆ Koszt obsługi napędu elektromechanicznego FORCE GT400 LS jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +55°C.

DANE TECHNICZNE SIŁOWNIKÓW:

• Zasilanie: 230V
• Zasilanie silnika: 230V
• Pobór mocy: 140 W
• Pobór prądu: 1,2A
• Prędkość obrotowa silnika: 1400 obr./min
• Prędkość wysuwu trzpienia: 1,5 cm/s
• Maksymalna siła ciągu: 2500 N !!!
• Zakres temperatur pracy: -20°C / +55°C
• Zabezpieczenie termiczne: 140°C
• Stopień ochrony: IP54
• Ciężar: 7 kg
• Wbudowane wyłączniki krańcowe w siłownik na otwarcie i zamknięcie (nie wymaga przykręcania odboji/stoperów do podłoża)

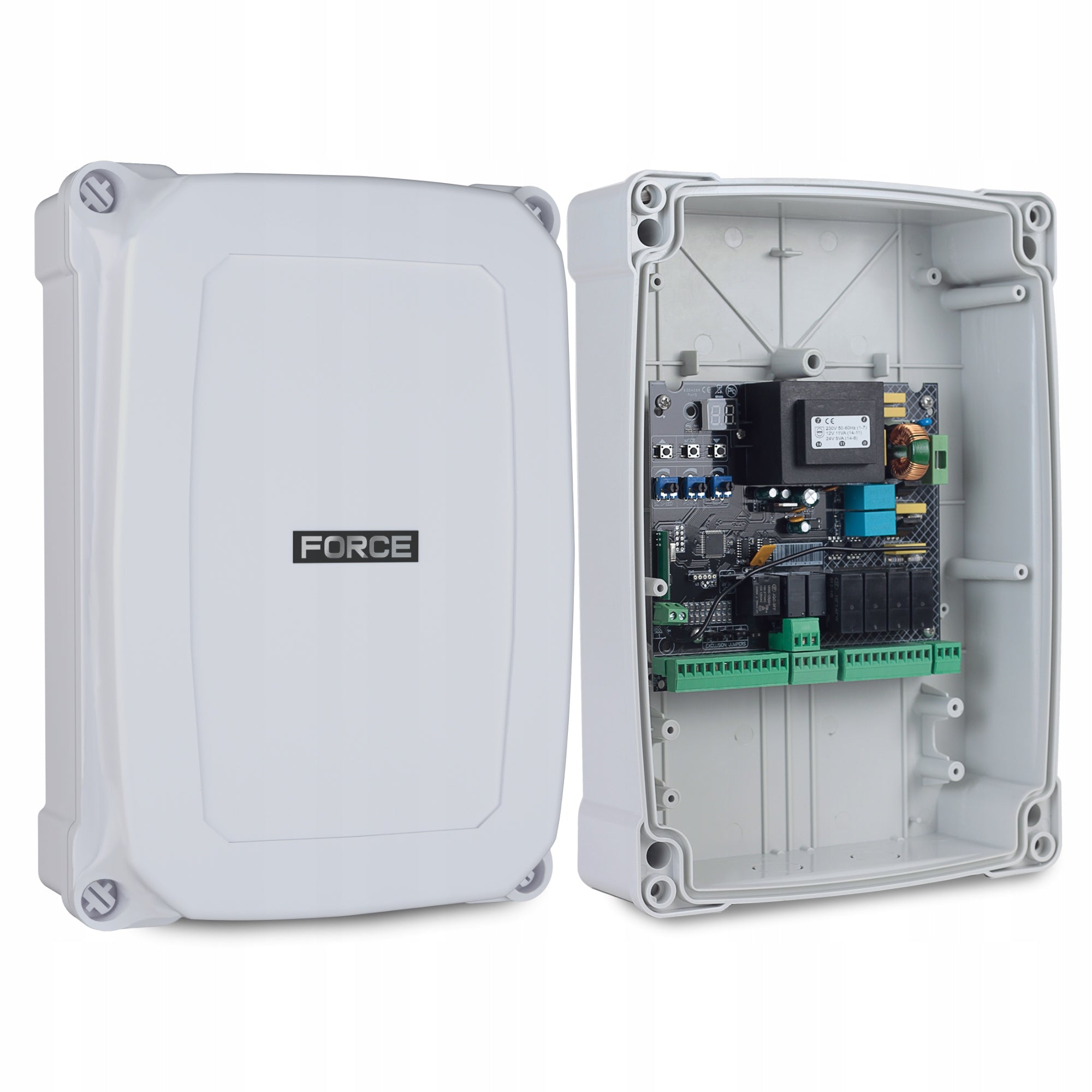

CENTRALA STERUJĄCA

• regulacja siły działania osobno dla każdego siłownika (8 poziomów)
• hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)
• obsługa wyłączników krańcowych na otwarcie i zamknięcie
• funkcja automatycznego zamknięcia po przejechaniu pojazdu
• wbudowany radioodbiornik który obsługuje pracę pilotów
• bardzo proste programowanie
• funkcja opóźnienia drugiego skrzydła
• obsługa całkowitego i częściowego otwierania bramy (funkcja furtki)
• wejście na lampę sygnalizacyjną
• możliwość sterowania bramy wejściem N.O. (z domofony, przycisku z domu, telefonu komórkowego)

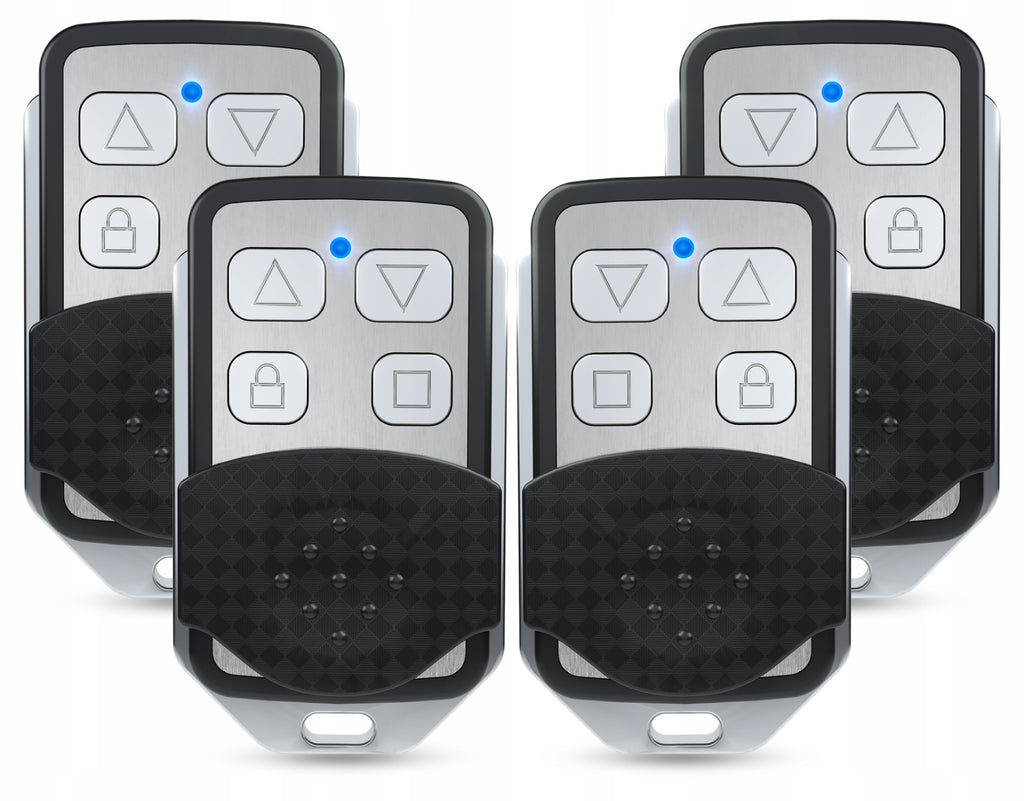

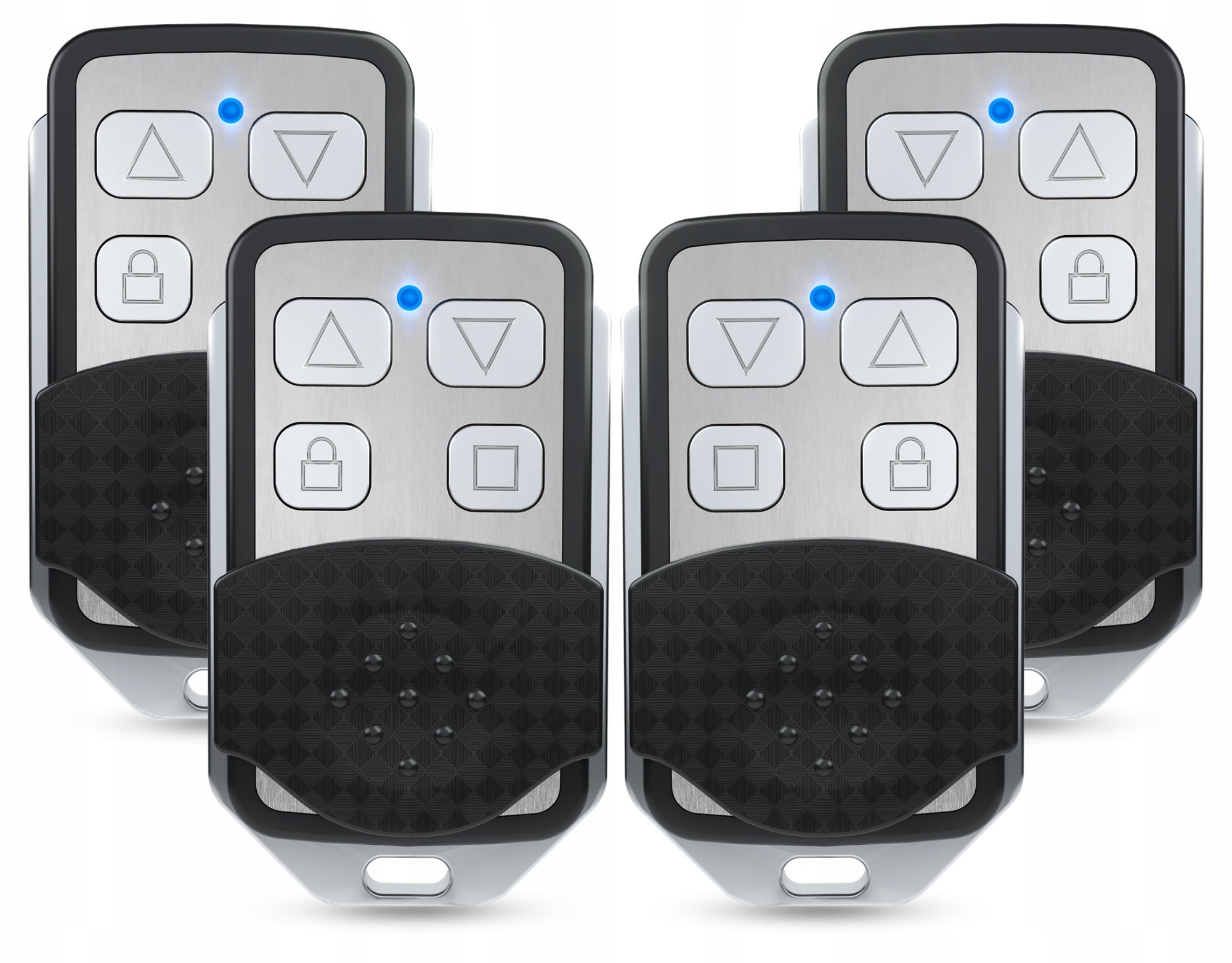

4 x Pilot do bramy 4-kanałowy w metalowej obudowie

Pilot do bramy 4–kanałowy, z kodem dynamicznie losowo zmiennym o częstotliwości 433.92 MHz. Piloty do bram pomogą zarządzać automatyką domową. Każdy pilot do bramy posiada własny kod tożsamości – dzięki czemu piloty mogą być kopiowane pilot do pilota. Piloty są kampatybilne z napędami FORCE 760/2000/Best 600/ GT400LS / GT500 / GT600 / V400 nie są kompatybilne z innymi pilotami do bram o częstotliwości 433,92 MHz.

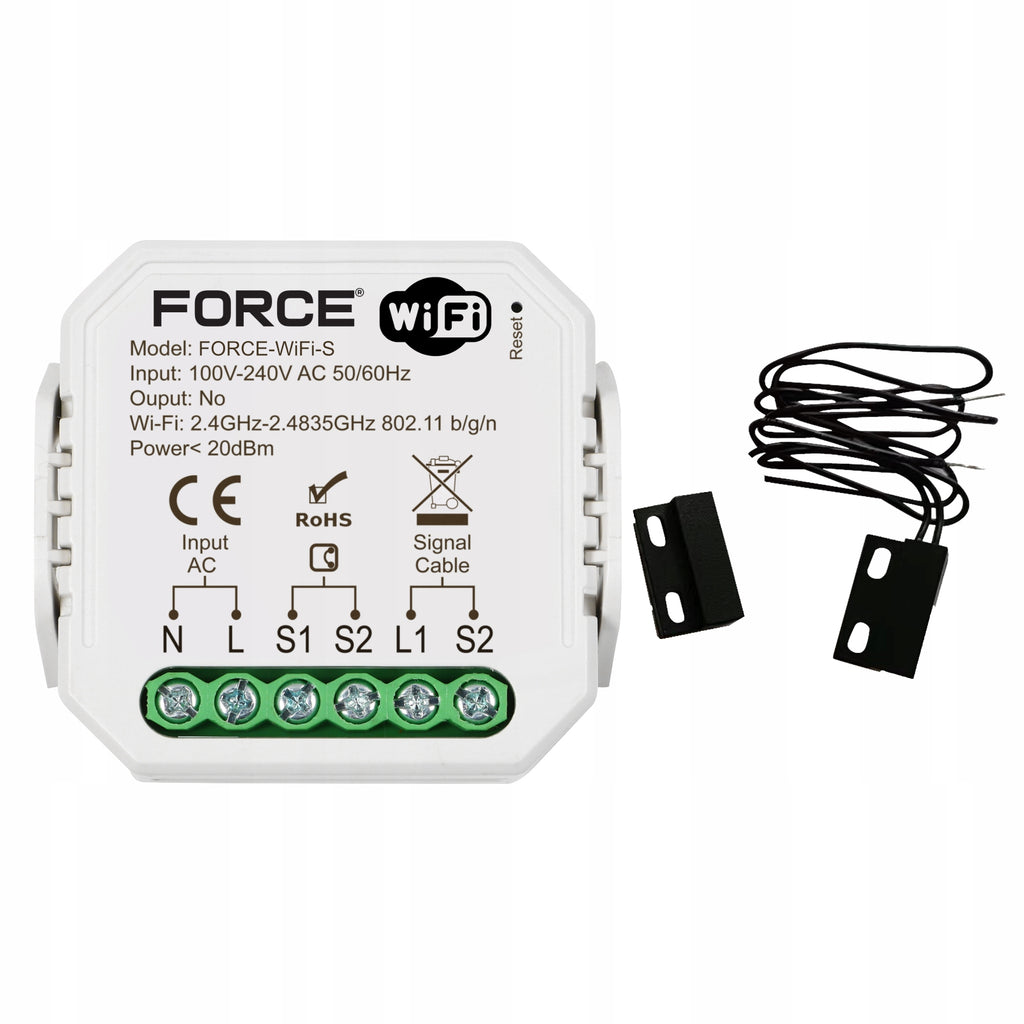

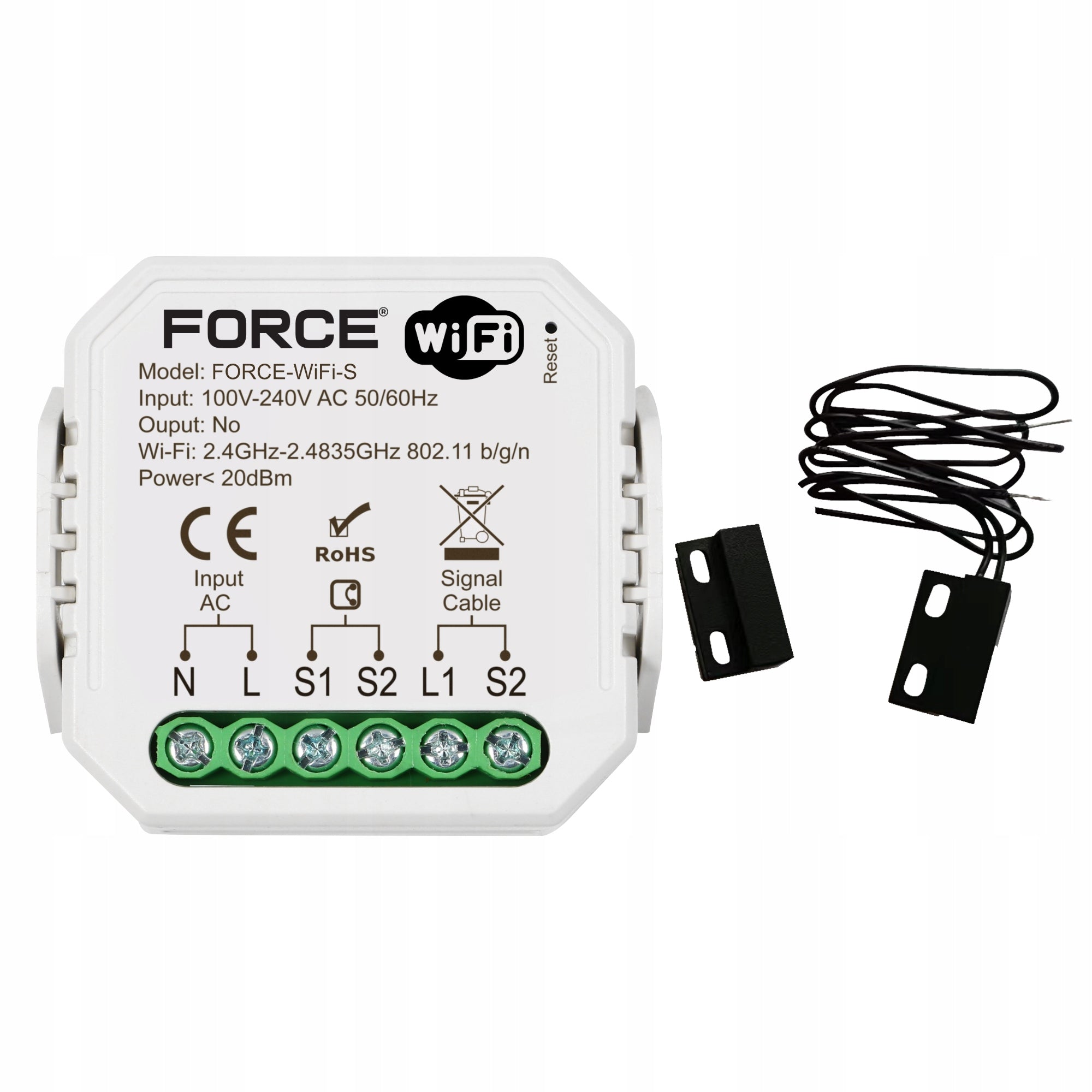

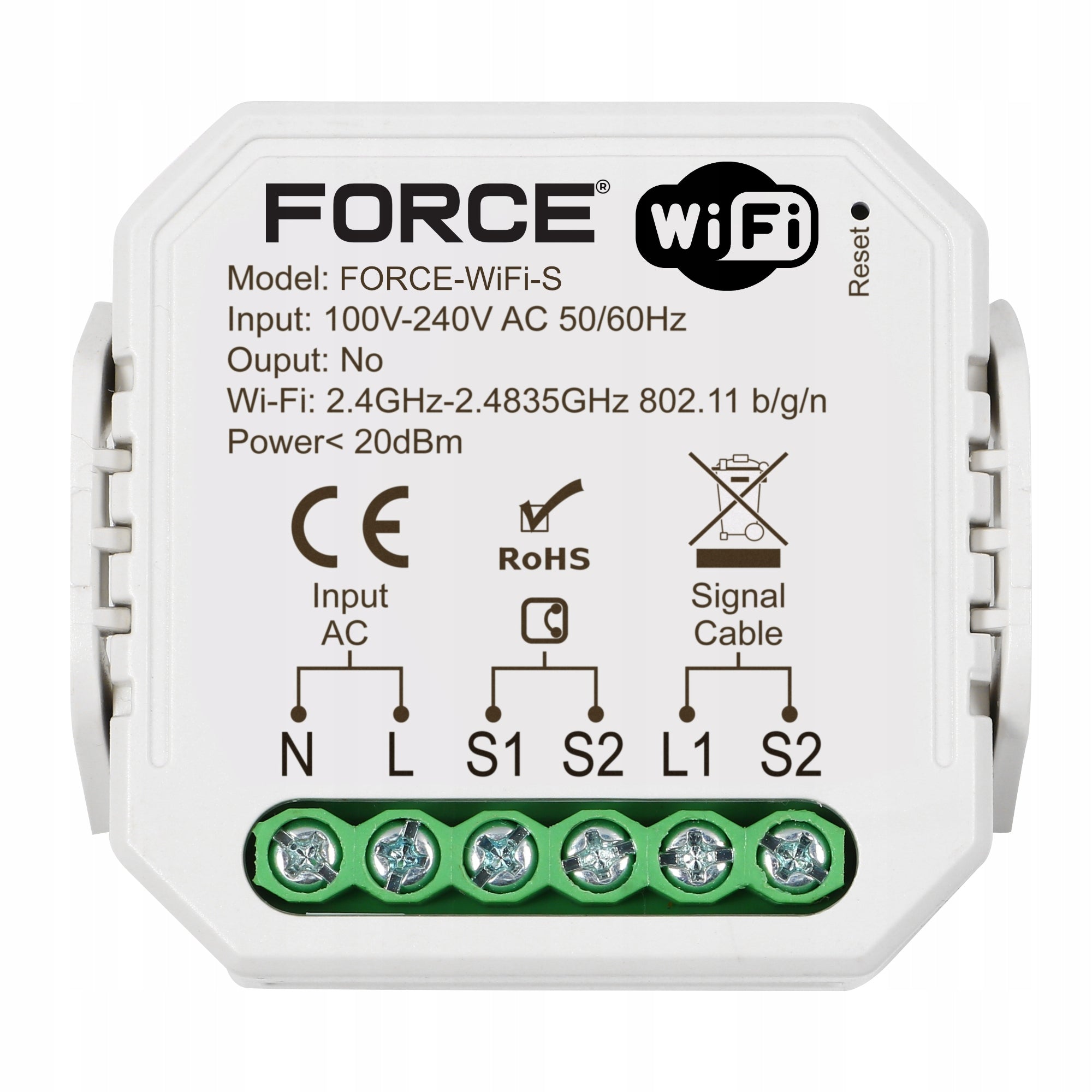

FORCE SMARTBOX WiFi-S TUYA

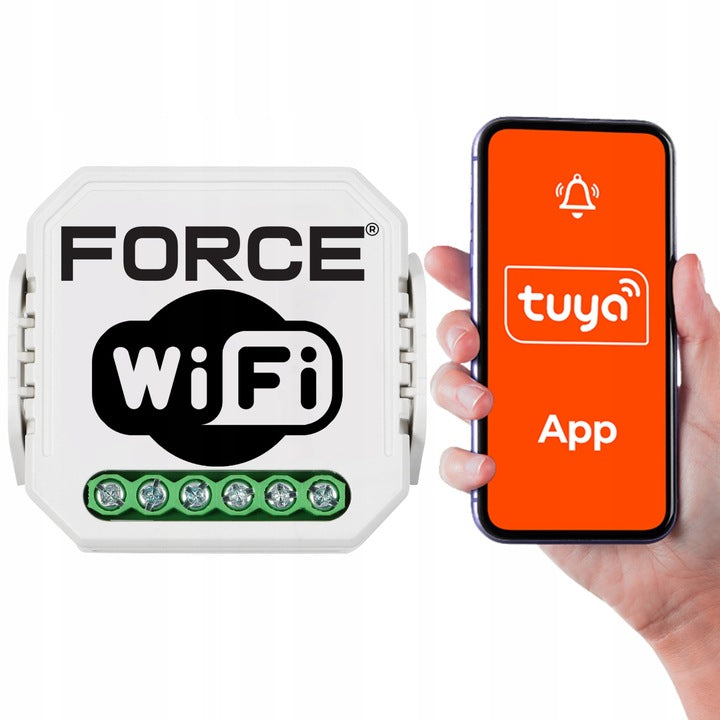

Sterowanie odbywa się poprzez aplikację TUYA dostępna na smartfon oraz tablet (Android oraz iOS, sklep Play oraz AppStore) przy jej pomocy możliwe jest podłączenie innych urządzeń typu TUYA np. gniazdka, żarówki, sterowniki.

Dzięki załączonym w zestawie sensorom które montuje się na bramie możemy obserwować w aplikacji czy brama jest zamknięta czy też otwarta.

Aplikacja do obsługi jest dostępna w języku Polskim

Intuicyjna aplikacja do obsługi jest dostępna w języku Polskim na iOS i Android

Specyfikacja:

• Napięcie wejściowe: AC 100v ~ 240 V
• Częstotliwość robocza: 2.4G ~ 2.4835GHz
• Mechanizm bezpieczeństwa: WPA/WPA2
• Środowisko pracy: temperatura:-10 ℃ ~ + 55 ℃ wilgotność: 20% ~ 93%
• Wymiary: 46*46*18mm

Zestaw zawiera:

• sterownik WIFI
• 2x sensor
• instrukcja obsługi w języku PL
• opakowanie

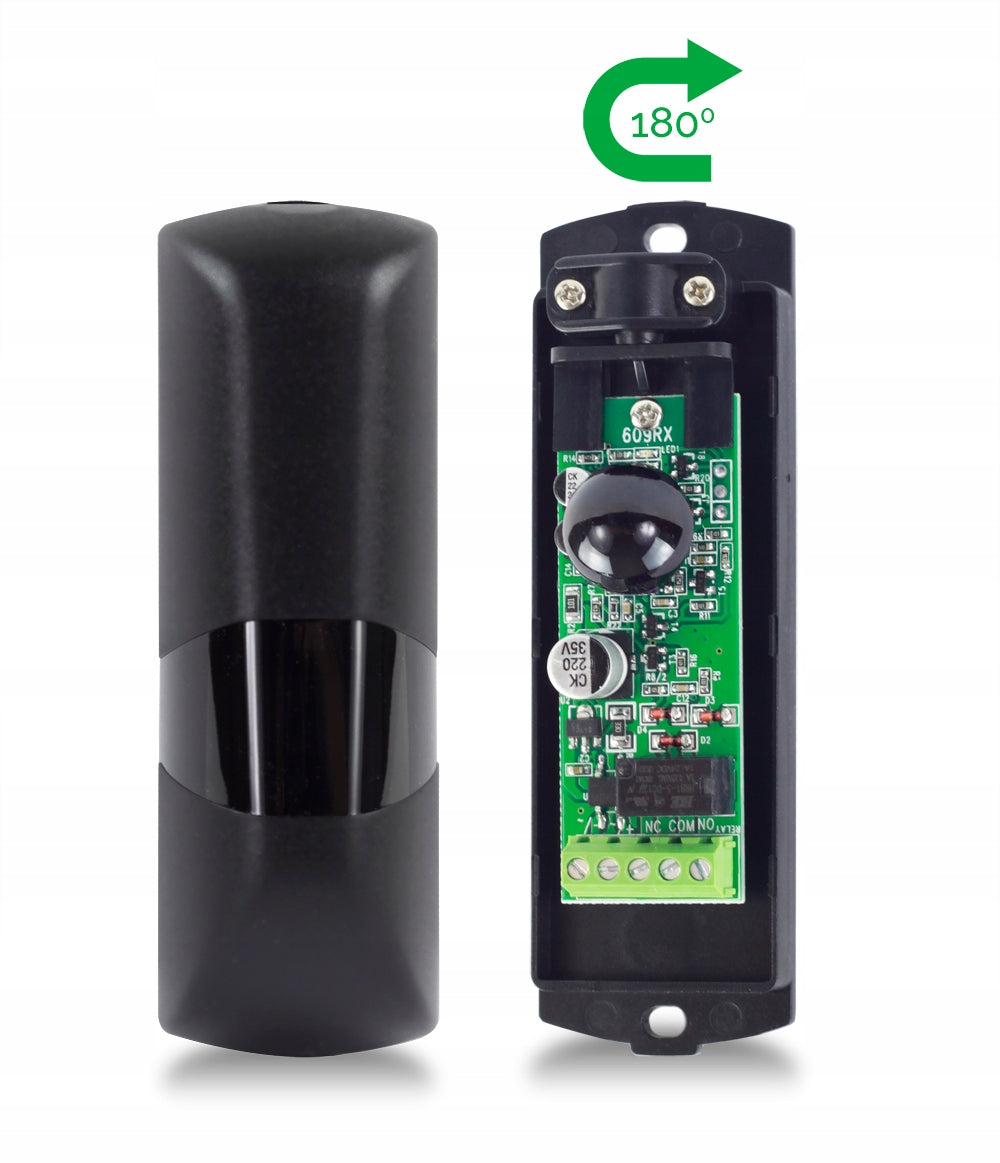

Fotokomórki obrotowe FORCE 180

Kąt widzenia 180 stopni (regulowane)

Specyfikacja techniczna:

• Wymiary : 108mm x 35mm x 30mm
• Zasilanie: 12-24V  DC/AC
• Zasięg: max 15metrów
• Pobór prądu: RX 15Ma - TX 30mA
• Przekaźnik : 1A max  36V
• Częstotliwość: 1,92Khz
• Długość fali: 940nm
• Temperatura pracy: -20 do +55°C
• Kąt widzenia: 180 stopni (regulowane)
• Działanie: pod każdym kątem (pion i poziom)
• Waga: 105g
• Kołki do montażu w zestawie

Wygodne w montażu, ponieważ na wąskich metalowych słupkach można zamontować je na płaszczyznach słupka od strony zewnętrznej (od strony jezdni) i jedynie obrócić element elektroniki o 90 stopni w kierunku drugiej fotokomórki aby fotokomórki się wzajemnie "widziały".

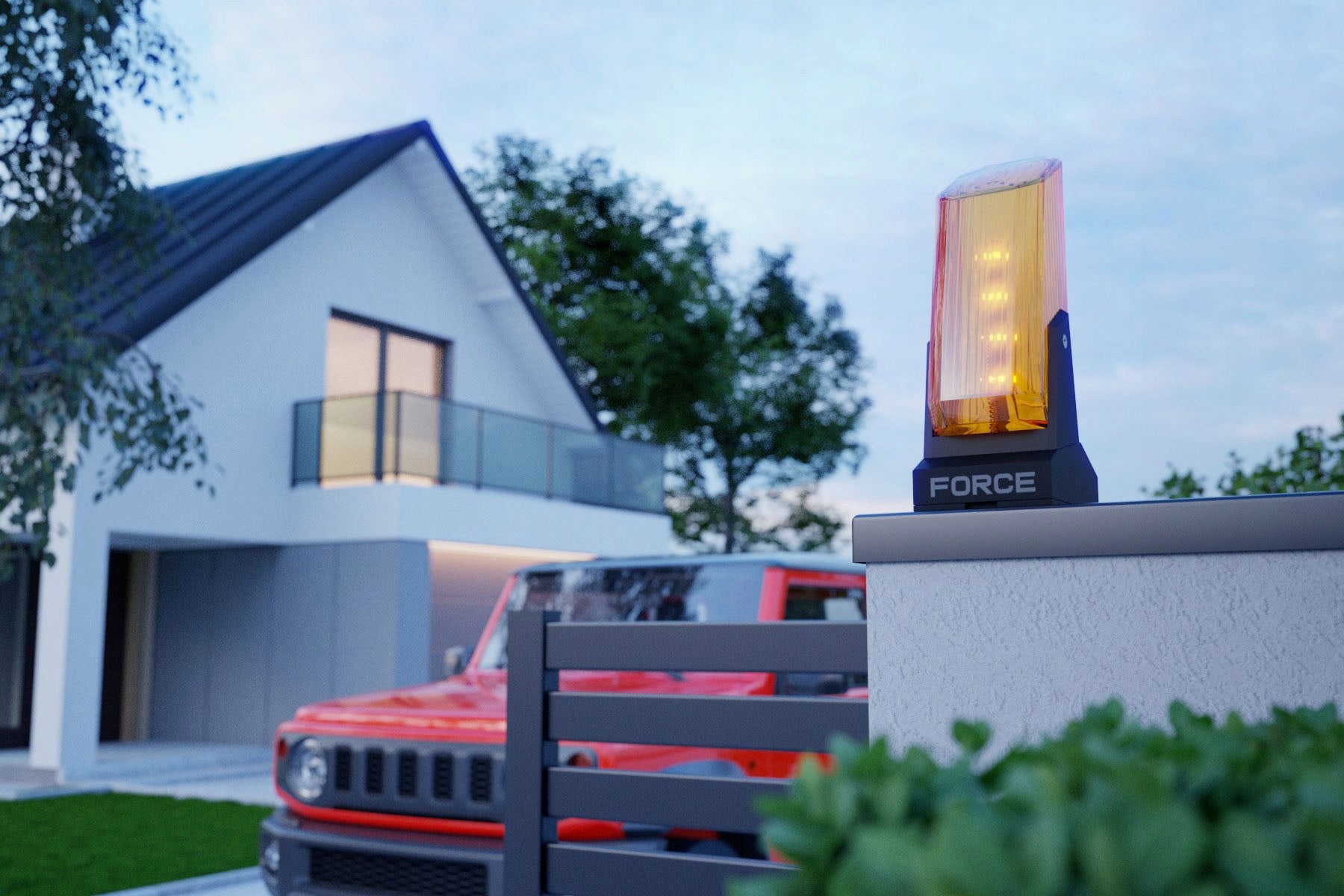

Lampa sygnalizacyjna FORCE CRYSTAL

Gustowny design, uniwersalna lampa ostrzegawcza LED .

• Lampa przeznaczona jest do stosowania w układach, które same nie sterują pulsowaniem światła, jak również w układach które same sterują światłem.
• Wbudowana antena zwiększająca zasięg pilotów
• Podstawa montażowa umożliwiająca również montaż do płaszczyzny pionowej
• Kierunek świecenia 360 stopni
• Tryb pracy:  świecenie ciągłe/świecenie pulsacyjne
• Częstotliwość pulsowania światła: 1 Hz/0 Hz (60 błysków na minutę/światło ciągłe)
• Podbór mocy (przy świeceniu ciągłym): 2,5 W

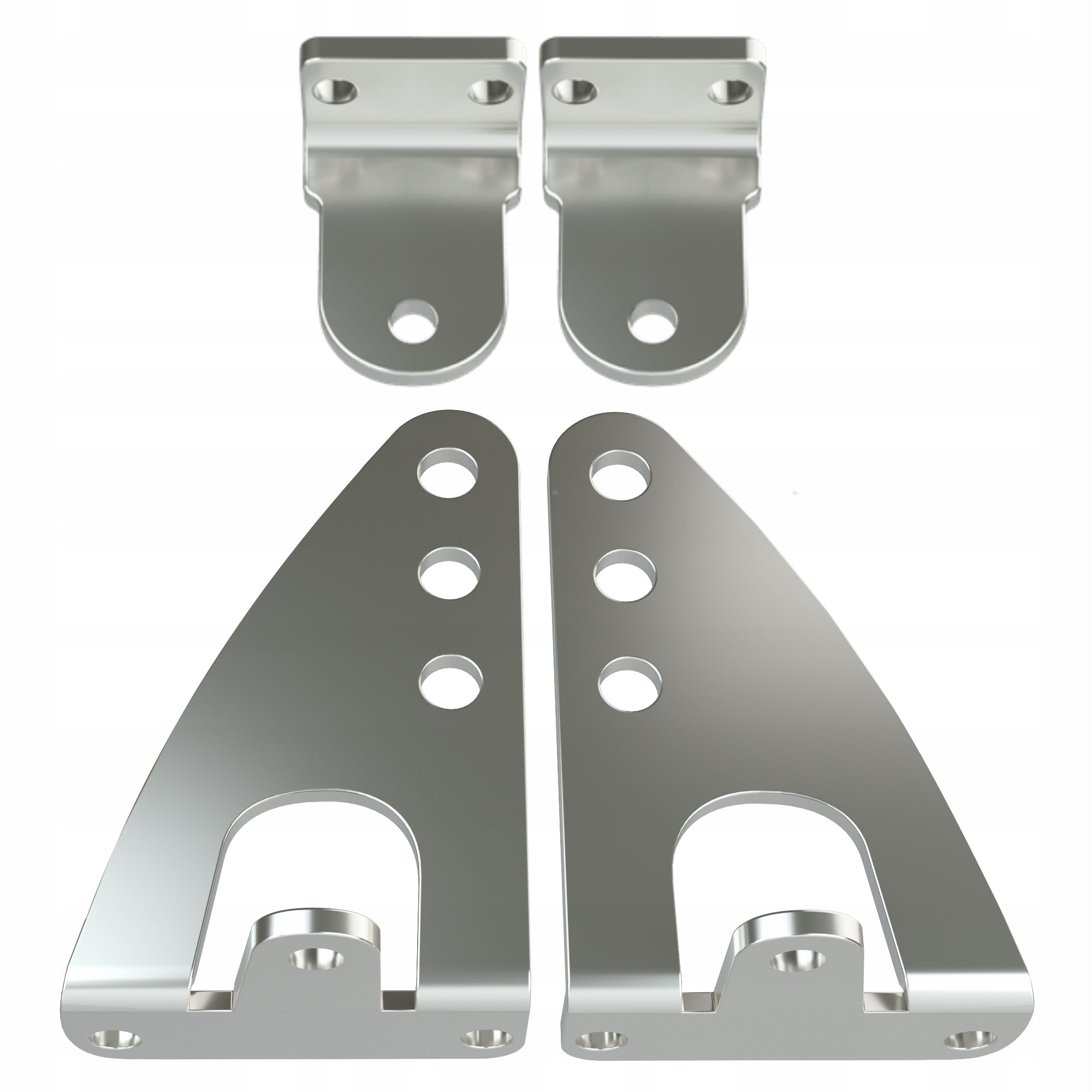

UCHWYTY MONTAŻOWE

• uchwyty do zamocowania siłowników, komplet uchwytów do zamocowania na słupkach i skrzydłach bramy
• ocynkowane

POZOSTAŁE AKCESORIA

• Trzpienie montażowe do zamocowania siłowników do uchwytów montażowych
• Kluczyki odblokowujące w przypadku przerwy w dostawie energii elektrycznej
• 2x Kondensator rozruchowy
• 2x Dławik do uszczelnienia wejścia przewodów do obudowy centrali
• Instrukcje montażu w języku polskim

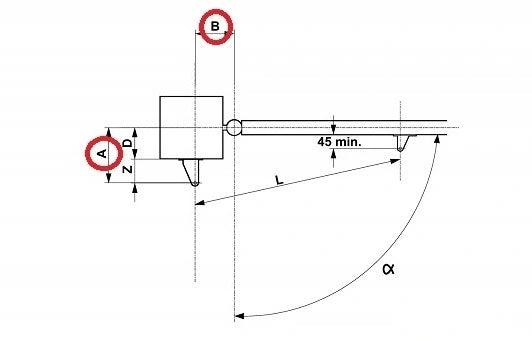

WYMIARY MONTAŻOWE SIŁOWNIKÓW GT 400 LS

Zalecane wymiary instalacyjne:

wymiary maksymalne w mm do:

A: do 195   B: do195   D: do 135  Z: 60   L: 1090

Kąt otwarcie skrzydeł bramy do 110 stopni.

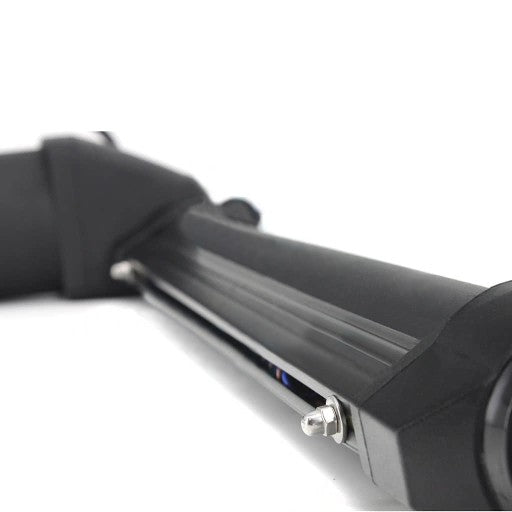

Wbudowane magnetyczne wyłączniki krańcowe na otwarcie i zamknięcie skrzydeł bramy

• Wystarczy poluzować śrubkę i przesuwając ją przesuwamy zarazem wyłącznik magnetyczny w lewo lub prawo, w ten sposób regulujemy w którym miejscy skrzydło bramy ma się zatrzymać. Po uzyskaniu odpowiedniego miejsca zatrzymania skrzydła dokręcamy śrubkę. Gotowe. Wyłącznik krańcowy ustawiony.
